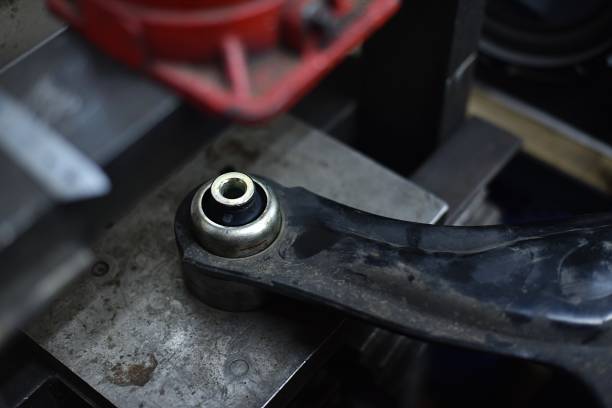

Η διαδεδομένη κίνηση της αυτοκινητοβιομηχανίας προς τα ελαφριά υλικά έχει ωθηθεί από αυστηρούς κανονισμούς για την απόδοση καυσίμου, την αυξανόμενη δημοτικότητα των ηλεκτρικών οχημάτων και την αναζήτηση βελτιωμένης απόδοσης χειρισμού. Αν και οι δακτύλιοι του βραχίονα ελέγχου θεωρούνται δευτερεύοντα μέρη, αποτελούν και αυτοί μέρος αυτού του μετασχηματισμού. Ο σχεδιασμός τους έχει εξελιχθεί σημαντικά σε χαμηλότερο βάρος, διατηρώντας ή ακόμη και ενισχύοντας βασικές πτυχές απόδοσης όπως η ακαμψία, η ανθεκτικότητα και η απόσβεση των κραδασμών. Ο δακτύλιος βραχίονα ελέγχου VDI 4H0407182B αποτελεί παράδειγμα αυτής της σύγχρονης προσέγγισης—σχεδιασμένη με βελτιστοποιημένη γεωμετρία και προηγμένα υλικά για την επίτευξη εξοικονόμησης βάρους χωρίς να θυσιάζεται η δομική ακεραιότητα ή η δυναμική απόδοση.
Παραδοσιακά, το εξωτερικό μεταλλικό περίβλημα ενός δακτυλίου βραχίονα ελέγχου κατασκευάστηκε από στιβαρό χαλύβδινο κύλινδρο με παχιά τοιχώματα, προσφέροντας ισχυρή δομική ακεραιότητα και αξιόπιστη επιφάνεια για τη συγκόλληση ελαστομερούς και μετάλλου. Η εξαιρετική αντοχή του χάλυβα, μαζί με την προσιτή τιμή του, το καθιέρωσαν ως την τυπική επιλογή για πολλά χρόνια. Ωστόσο, καθώς οι παραγωγοί αυτοκινήτων στόχευαν να μειώσουν το μη αναρτημένο βάρος (εξαρτήματα που δεν συγκρατούνται από ελατήρια ανάρτησης, όπως τροχοί, πλήμνες, φρένα και συνδέσεις ανάρτησης), το ογκώδες χαλύβδινο περίβλημα έγινε κομβικό σημείο για βελτίωση.
Η μετάβαση ξεκίνησε με την εφαρμογή χάλυβα υψηλής αντοχής (HSS) που διαθέτει λεπτά τοιχώματα. Χρησιμοποιώντας προηγμένους τύπους χαμηλού κράματος υψηλής αντοχής (AHSS) που διαθέτουν αντοχές διαρροής υψηλότερες από 500-800 MPa, οι μηχανικοί κατάφεραν να μειώσουν σημαντικά το πάχος του τοιχώματος - συνήθως κατά 30-50% - χωρίς να διακυβεύεται η φέρουσα ικανότητα ή η ακεραιότητα σύνδεσης. Αυτό το λεπτότερο χαλύβδινο κάλυμμα παρέχει την απαραίτητη αντοχή στεφάνης που απαιτείται για να αντέχει τις ακτινικές δυνάμεις σύνθλιψης ενώ παράλληλα μειώνει το βάρος.
Σε σενάρια όπου η ελαχιστοποίηση του βάρους είναι ζωτικής σημασίας, ιδιαίτερα στα ηλεκτρικά και πολυτελή αυτοκίνητα, τα κράματα αλουμινίου έχουν αντικαταστήσει εξ ολοκλήρου τον χάλυβα για το εξωτερικό κέλυφος. Με βάρος περίπου το ένα τρίτο του χάλυβα (2,7 g/cm³ σε σύγκριση με 7,8 g/cm³), το αλουμίνιο επιτρέπει σημαντικές μειώσεις στο συνολικό βάρος. Για να αντισταθμιστεί το χαμηλότερο μέτρο ελαστικότητας του αλουμινίου και η συγκριτικά ασθενέστερη αντοχή του έναντι του χάλυβα, τα μανίκια σχεδιάζονται συχνά με ελαφρώς μεγαλύτερες διαμέτρους ή πρόσθετες νευρώσεις στήριξης, εξασφαλίζοντας συγκρίσιμη σταθερότητα και ανθεκτικότητα έναντι της κόπωσης.
Ταυτόχρονα, η ποσότητα ελαστομερούς (λάστιχο ή σύγχρονος πυρήνας πολυμερούς) έχει μειωθεί για να μειωθεί το συνολικό βάρος του δακτυλίου. Για να διατηρήσουν την ικανότητα να αντέχουν φορτία και την ακαμψία ακόμη και με μειωμένο υλικό, οι μηχανικοί προσαρμόζουν τον εσωτερικό σχεδιασμό:
●Οι λόγοι της εσωτερικής διαμέτρου της οπής προς το πάχος του τοιχώματος αναθεωρούνται μέσω της ανάλυσης πεπερασμένων στοιχείων (FEA) για να επιτευχθεί η επιθυμητή ακτινική και αξονική ακαμψία, ενώ ελαχιστοποιείται η χρήση καουτσούκ.
●Περισσότερα απλοποιημένα σχήματα διατομής εισάγονται για να αντικαταστήσουν τα βασικά κυλινδρικά σχήματα. Σχήματα που δεν είναι κυκλικά (όπως οβάλ ή πολυγωνικά) κατευθύνουν το υλικό σε θέσεις όπου οι τάσεις είναι μεγαλύτερες, ενισχύοντας την αντίσταση στη διάτμηση.
●Οι εκκεντρικές διαμορφώσεις (όπου το εσωτερικό χιτώνιο είναι μετατοπισμένο από το εξωτερικό) δημιουργούν ανομοιόμορφα χαρακτηριστικά ακαμψίας—μεγαλύτερα προς μία κατεύθυνση για αντοχή στη ροπή ή πλευρικό φορτίο και μικρότερα σε άλλες κατευθύνσεις για ευελιξία—χωρίς να χρειάζονται πρόσθετο υλικό.
Αυτές οι γεωμετρικές βελτιώσεις εγγυώνται ότι ο δακτύλιος παρέχει συγκρίσιμη ή βελτιωμένη απόδοση όσον αφορά την ικανότητα ακτινικού φορτίου, τη στρεπτική ακαμψία και την ανθεκτικότητα, ακόμη και με τη χαμηλότερη μάζα. Κατά συνέπεια, υπάρχει μια αισθητή μείωση του μη αναρτώμενου βάρους, η οποία επηρεάζει θετικά τον χρόνο απόκρισης της ανάρτησης, μειώνει την αδράνεια στο συγκρότημα του τροχού και βελτιώνει την ακρίβεια του παροδικού χειρισμού (όπως ταχύτερο στρίψιμο και ανώτερη απορρόφηση κραδασμών).
Εκτός από τη διαχείριση των πλεονεκτημάτων, η μείωση του μη αναρτώμενου βάρους βοηθά στην επίτευξη μεγαλύτερης αποτελεσματικότητας. Στα οχήματα που κινούνται με κινητήρες εσωτερικής καύσης, η μείωση της αντίστασης κύλισης και οι απώλειες που σχετίζονται με τη μάζα έχουν ως αποτέλεσμα ελαφρές, αλλά πρόσθετες βελτιώσεις στην αποτελεσματικότητα του καυσίμου. Στην περίπτωση των ηλεκτρικών οχημάτων, η ελαχιστοποίηση του βάρους της ανάρτησης έστω και κατά ένα μικρό ποσοστό ενισχύει την απόσταση που μπορεί να διανύσει το όχημα μειώνοντας την κατανάλωση ενέργειας τόσο κατά τη φάση της επιτάχυνσης όσο και κατά τη φάση πέδησης ανάκτησης.
Προϊόντα όπως το VDI Control Arm Bushing 4H0407182B ενσωματώνουν αυτή τη μετάβαση—από στιβαρά μεταλλικά χιτώνια σε ελαφρύ, υψηλής αντοχής ατσάλι ή αλουμίνιο, μαζί με ενισχυμένα σχήματα ελαστομερούς— καταδεικνύει πώς ακόμη και μικρά εξαρτήματα επανασχεδιάζονται για να ικανοποιούν τις ανταγωνιστικές απαιτήσεις μείωσης βάρους, μεγαλύτερης ταχύτητας κινητήρα και μακροβιότητας.
